На выставке CeBIT 2012 в Ганновере тайваньская компания ASUS представила ряд своих новинок в области материнских плат для грядущих процессоров третьего поколения Intel Core i, известных под кодовым именем Ivy Bridge и выходящих, как предполагается, в конце апреля текущего года. Показанные системные платы были построены на новых чипсетах Z77 и H77. Главным нововведением в этих чипах станет поддержка USB 3.0 (всего чипсеты поддерживают 14 портов USB, из которых 4 — USB 3.0). Наши журналисты запечатлели наиболее примечательные экземпляры на стенде компании.
Оба этих чипсета, как сообщалось ранее, позволят транслировать видеосигнал от графического ядра процессора на внешние разъёмы. Также указывалось, что к преимуществам Z77 относится возможность распределения 16 линий PCI Express 3.0 в режиме x8 + x4 + x4 между тремя слотами.

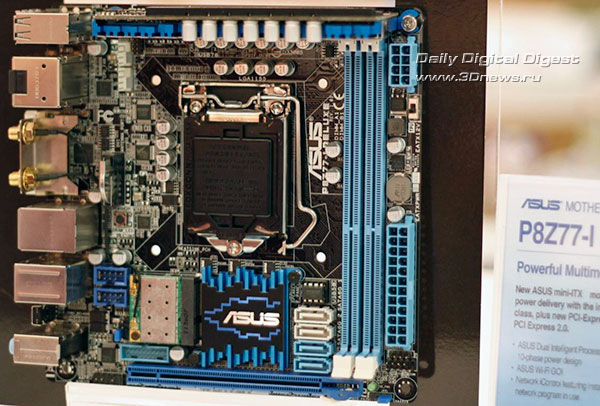

Плата ASUS P8Z77-I Deluxe на основе чипсета Z77 станет удачным выбором для создания мультимедийного компьютера: она отличается продвинутым 10-фазовым питанием DIGI+ CPU VRM, которое впервые, по словам производителя, применено в компактном формате mini-ITX. Также она может предложить встроенный передатчик Wi-Fi, продвинутое управление сетью и UEFI BIOS. Плата очень компактна и предлагает минимум слотов. Для подключения накопителей предусмотрены два порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с. Среди слотов расширения присутствует один разъём PCI-e x16 3.0, слот m-PCIe также в наличии, но занят картой Wi-Fi и Bluetooth. Задняя часть оснащается четырьмя портами USB 3.0, двумя портами eSATA, гигабитным сетевым контроллером, 5.1-канальным звуком с оптическим выходом, разъёмами DisplayPort, HDMI и DVI.

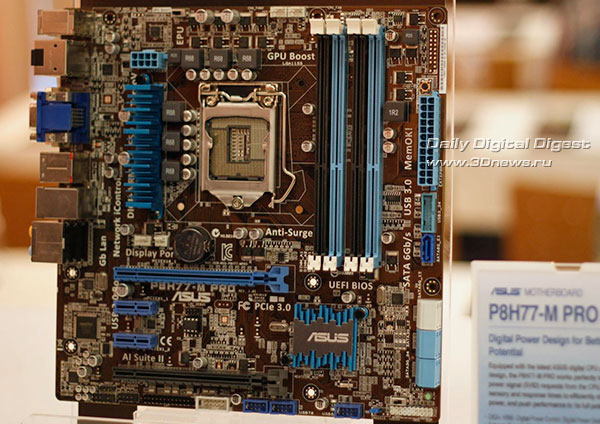

Материнская плата ASUS P8H77-M Pro рассчитана на оверклокеров. Она выполнена в формате micro-ATX и обладает системой цифрового управления питанием процессора и видеокарты, предоставляя точный уровень питания и повышая разгонный потенциал. Благодаря использованию протокола UASP при использовании USB 3.0 скорости передачи данных, как отмечает компания, могут быть в 1,7 раза выше. Плата оснащается 4 разъёмами для памяти DDR3, двумя разъёмами PCI-e 3.0 x16 (x8/x8) и двумя mini-PCI-e. Среди средств подключения присутствуют 2 порта SATA 6 Гбит/с, 4 порта SATA 3 Гбит/с, несколько гнёзд USB 3.0/2.0 на задней стороне, выходы DVI/VGA и HDMI наряду с 7.1-канальным звуком и гигабитным сетевым контроллером.

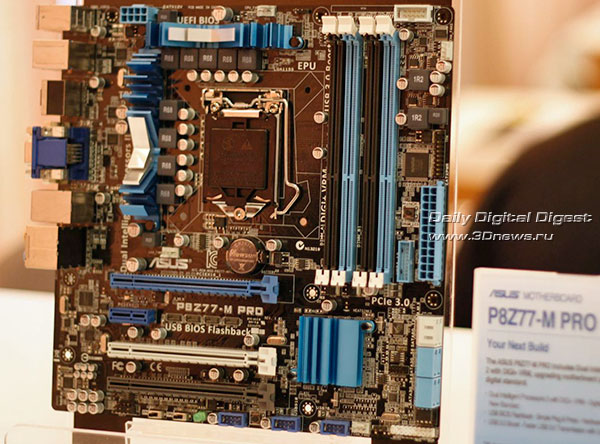

Плата ASUS P8Z77-M Pro в целом аналогична предыдущему продукту, но благодаря чипсету Z77 может предложить три слота PCI-e 3.0 x16 (x8/x4/x4) и, соответственно, один слот mini-PCI-e. Также можно упомянуть технологию USB BIOS Flashback, которая позволяет осуществить обновление прошивки просто подключив флеш-брелок к порту ROG Connect (внешне — обычный порт USB) и зажав кнопку ROG Connect на две секунды. Это может быть весьма полезно, когда загрузить ОС не получается.

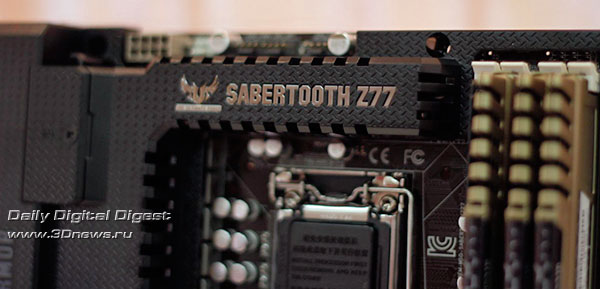

ASUS Sabertooth Z77 в целом повторяет дизайн ATX-платы Sabertooth Z68, на смену которой она приходит, обладая тепловым экраном Tough Thermal Armor, улучшающем теплообмен платы и защищающем её от пыли. Материнская плата может предложить 4 слота DDR3 DIMM @1866 МГц, три слота PCI-e 3.0 (x8/x8/x4) и 3 PCI-e 2.0 x1, а также поддерживает режим SLI/CrossFire. Среди средств подключения накопителей можно упомянуть 2 порта SATA 6 Гбит/с и несколько портов SATA 3 Гбит/с.

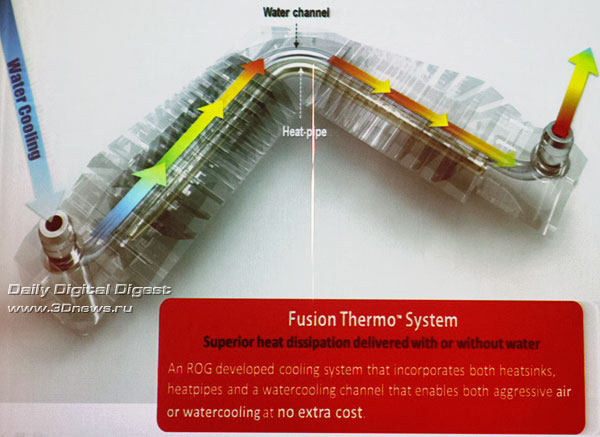

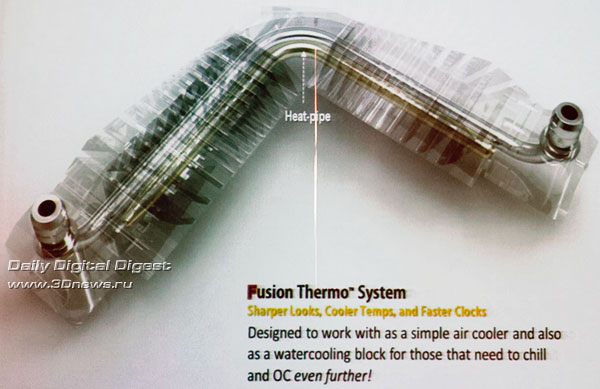

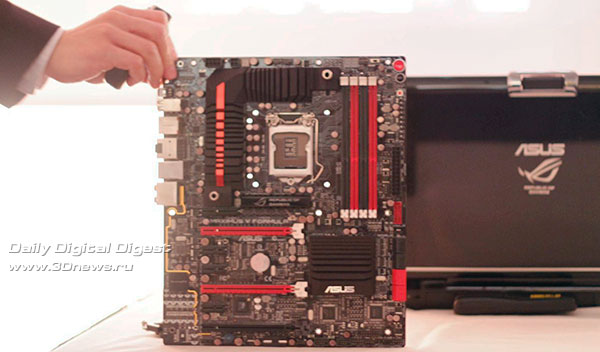

Плата Maximus V Formula формата ATX знаменует собой возвращение водяного охлаждения к платформе ROG — эта функция отсутствовала в серии ASUS ROG некоторое время. В Formula модуль стабилизатора напряжения покрыт специальным радиатором, к которому также может быть подключено жидкое охлаждение, используемое для процессора и видеокарт.
Maximus V Formula может предложить три слота PCI Express x16 (два из них — PCIe 3.0 и совместимы с SLI/CrossFire), слот PCI Express x4 и три слота PCI Express x1.

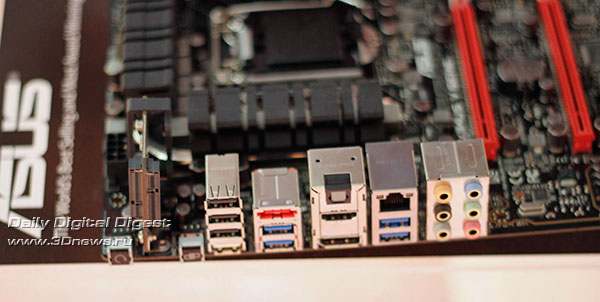

Для подключения накопителей предусмотрено два порта SATA 6 Гбит/с и четыре SATA 3 Гбит/с благодаря чипсету Intel Z77, а также ещё два порта SATA 6 Гбит/с и разъём eSATA 3 Гбит/с. Последний расположен на задней панели вместе с четырьмя портами USB 2.0 и четырьмя USB 3.0, разъёмом Gigabit Ethernet, выходами DisplayPort и HDMI.
Благодаря встроенному чипу C-Media ASUS Maximus V Formula может предложить качественный 7.1-канальный звук с оптическим выходом S/PDIF, защищённый от помех и оптимизированный для игр. С помощью двухдиапазонного адаптера mini-PCIe Riser Card обеспечивается поддержка беспроводной сети Wi-Fi. Выход Maximus V Formula предположительно должен состояться в мае.

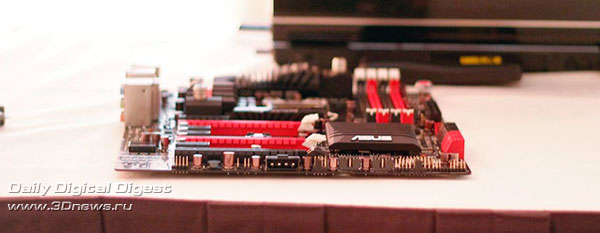

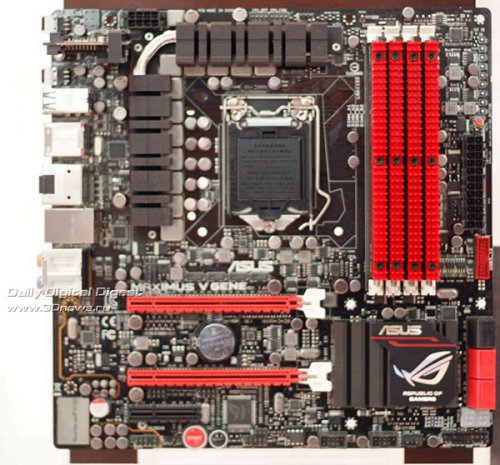

Наконец, ещё одной платой в серии ROG является Maximus V Gene, выполненная в более компактном формате micro-ATX и не имеющая столь продвинутой системы охлаждения, как Formula. Она полагается также на чипсет Intel Z77, обладает четырьмя слотами для оперативной памяти DDR3, двумя PCI Express 3.0 x16 (с поддержкой SLI/CrossFire) и одним PCI-E 2.0 x4. Накопители можно подключить к четырём портам SATA 6 Гбит/с и двум SATA 3 Гбит/с или внешнему eSATA 3 Гбит/с. Maximus V Gene также обладает 4 портами USB 3.0 на задней панели, видеовыходами HDMI и DisplayPort.
CPU питается по 12-канальной схеме, применяются твердотельные конденсаторы и залитые катушки индуктивности. Встроенный 7.1-канальный звук SupremeFX III защищён от помех. Также стоит упомянуть гибридный разъём mini-PCIe/mSATA, к которому можно подключить SSD: чипсет Z77 поддерживает механизм кеширования данных на твердотельном накопителе Intel Rapid Storage Technology. С помощью двухдиапазонного адаптера mini-PCIe Riser Card обеспечивается поддержка беспроводной сети Wi-Fi.
Источник: 3dnews.ru
|
