В преддверии официальной премьеры GeForce GTX 750 и GeForce GTX 750 Ti, намеченной компанией NVIDIA на 18 февраля текущего года, стали известны полные спецификации этих первых настольных дискретных графических адаптеров на передовой архитектуре Maxwell. Подлинность информации не вызывает сомнений, поскольку она была обнародована одним из участником закрытой презентации, прошедшей в городе Хошимин (Вьетнам), и подтверждена «живыми» фотографиями с данного мероприятия.

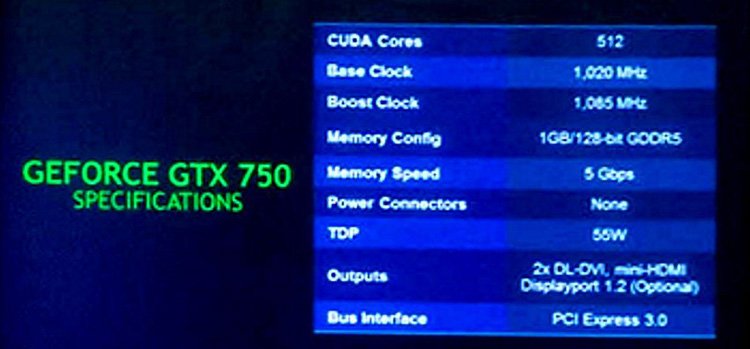

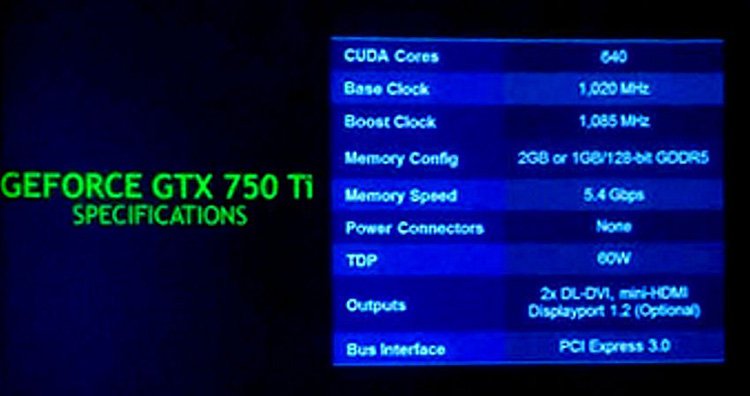

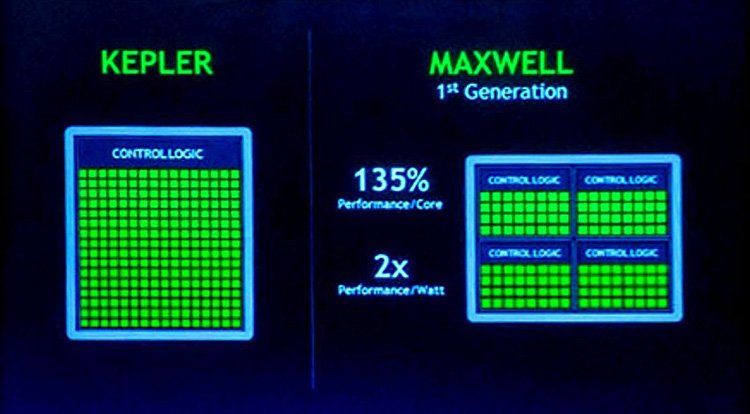

Итак, согласно поступившим сведениям, в основе GeForce GTX 750 и GeForce GTX 750 Ti лежит созданный с соблюдением 28-нм проектных норм чип GM107, причём в первом случае используется версия GM107-300 с 512 ядрами CUDA, 32 текстурными модулями (TMU) и 16 блоками растеризации (ROP), а во втором применён вариант GM107-400 с 640 ядрами CUDA, 40 текстурными модулями (TMU) и 16 блоками растеризации (ROP).

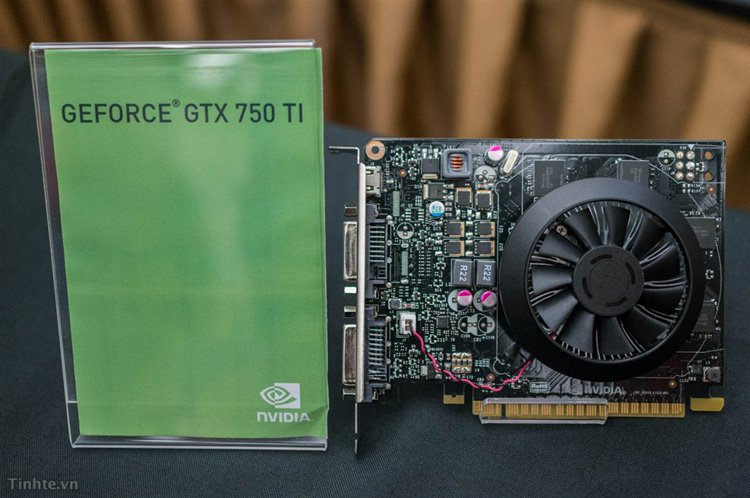

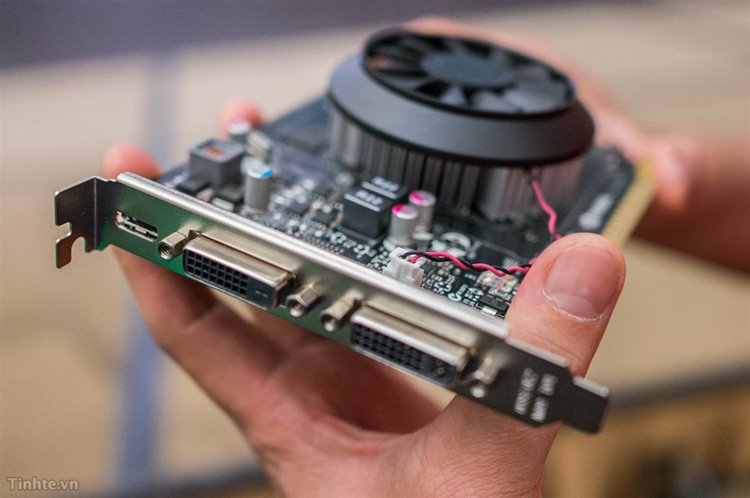

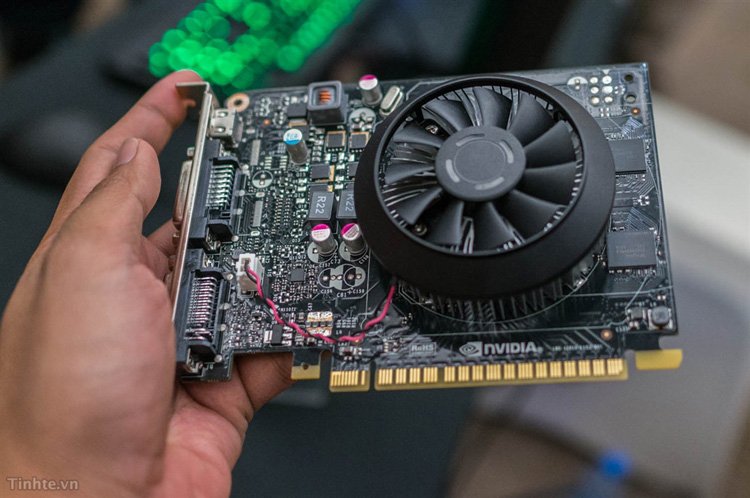

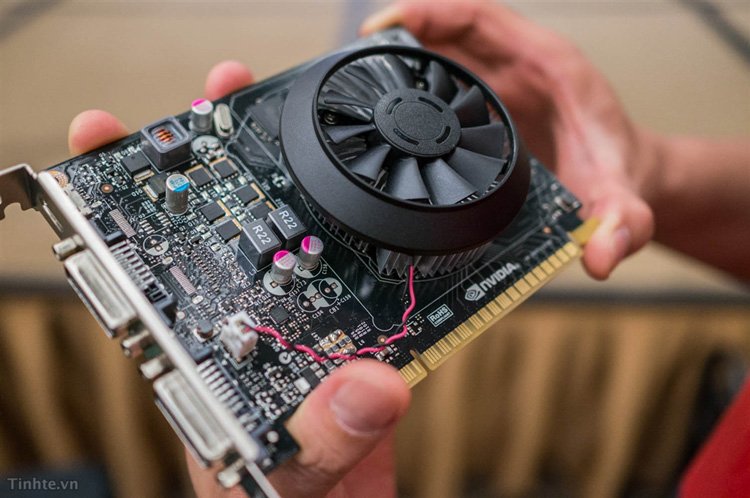

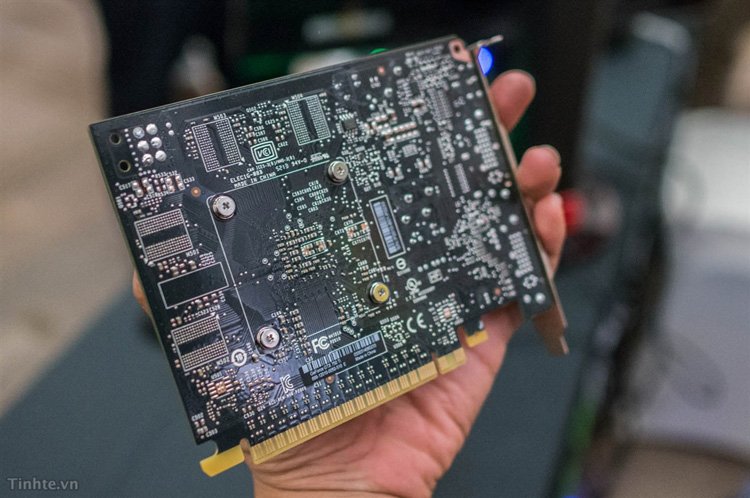

Эталонный образец каждой из видеокарт изготовлен на чёрной печатной плате под шину PCI Express 3.0 x16, оборудован системой активного воздушного охлаждения с круглым алюминиевым радиатором и крупным чёрным вентилятором, характеризуется базовой/форсированной частотой графического ядра 1020/1085 МГц, имеет 128-битный интерфейс памяти и не требует организации дополнительного питания. Набор коммуникационных возможностей у обоих ускорителей одинаков и состоит их выведенных на заднюю панель двух разъёмов DL-DVI и одного порта Mini HDMI (опционально допускается присутствие одного выхода DisplayPort 1.2). При этом у младшей новинки на борту есть 1024 Мбайт памяти GDDR5 с частотой 5000 МГц, в то время как её старшая сестричка будет доступна в модификациях с 1024 или 2048 Мбайт памяти GDDR5, работающей на частоте 5400 МГц.
Ещё одно отличие между GeForce GTX 750 и GeForce GTX 750 Ti заключается в уровне TDP, который равен 55 Вт и 60 Вт соответственно.
Что же касается цен на описанные выше продукты, то источник называет сумму в $120 для GeForce GTX 750 и от $130 до $140 для GeForce GTX 750 Ti.
